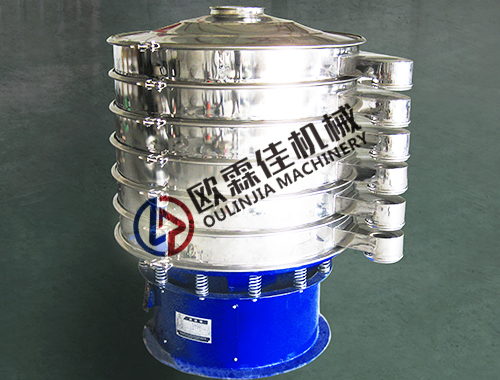

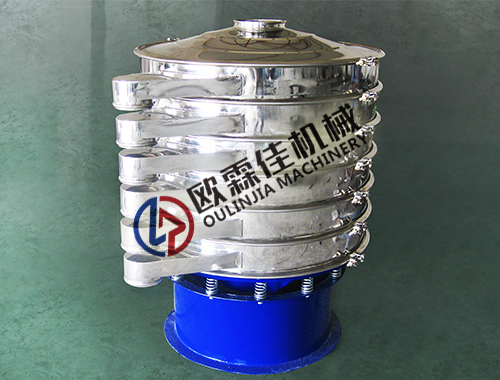

五層旋振篩用于篩選分級，可同時分出六組不同粒徑規格的物料；五層旋振篩安裝五層網架與篩網（例：60目、80目、100目、120目、160目），每一層均安裝有清網彈球，確保長時間篩選篩孔不堵塞，每一層篩選出的物料通過可360度旋轉排料口自動排出（注：圖片中排料口重疊是為運輸方便，實際使用中每個排料口均可360度任意旋轉）。
歐霖佳機械生產的五層旋振篩均加裝有回料盤裝置，回料盤的用處是將上一層所篩下去的物料重新收集到篩機中心再落入下層篩面進行篩分，可有效保證每一層物料在篩面所停留的時間，從而使每一規格的物料得到有效篩選。
五層旋振篩概述
五層旋振篩是歐霖佳機械主營產品之一，是一種高精度篩分機，總的功能是把干物料分離成六種不同的粒徑組。被篩選物料由篩分機上方進料口落入篩面，物料在離心電機產生的三次元振動下在篩面進行螺旋擴散運動，粒徑較小物料透過篩孔自由落下，每種規格的物料均由可360度任意旋轉排料口自動排出完成篩分工作（圖片中排料口重疊是為運輸方便，實際使用中每一排料口均可360任意旋轉）。
五層旋振篩具有噪音低、密封性好、效率高、能耗低、操作簡單等特點，設備操作人員可以設定物料穿過篩網的速度和網上運行軌跡，為需要篩分的產品提供較大的處理能力和篩分效率；無論是濕物料或是干物料、重質或輕質、粗粒或細粒，均可使用五層旋振篩進行有效的篩選工作。
分級就是把顆粒、粉末分成大小不同的粒子段；單臺五層旋振篩可配置5層篩網能連續分選出6個粒級并控制較窄的力度范圍。
工作原理
五層旋振篩由直立式振動電機作激振源，電機上、下兩端各安裝有偏心塊，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動由振動體傳遞給篩面，篩面上的物料運行軌跡呈螺旋式由內向外擴散，故稱作三次元旋振篩。
上部偏心塊產生水平振幅，下部偏心塊產生垂直振幅，通過增加或減少上下偏心塊的重量，可以調節旋振篩的水平或垂直振動幅度，以適合不同比重物料的篩選工作。
調節振動電機上、下兩端偏心塊的相位角，可以改變物料在篩面上的運動軌跡。
工作模擬與行業應用
行業應用
歐霖佳機械生產的五層旋振篩已廣泛應用于各行各業，為適用更多行業，我公司另可定做各種特殊型號的五層旋振篩，如加高型、防爆型、移動型、塑料型、強制篩分型、除塵型等特殊型號。
閘門式五層旋振篩可保證所篩分的物料在篩機內的停留時間，達到精度要求時開啟閘門排出篩上物料，用以保證篩分精度及處理量。
食品：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、 果汁、面粉、調味品、糊精、飲料、酵母粉等；
醫藥：中西藥粉、中西藥液、工業藥品、醫藥中間體、纖維素等；
新能源：電池材料等；
化工：樹脂、涂料、化妝品、油漆、硅膠、聚乙烯粉、洗衣粉等；
金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂、碳化硅、石榴石等；
陶瓷：泥漿、釉料、陶瓷原料等。
標準結構與型號
五層旋振篩安裝5個目數的篩網（例60目、80目、100目、120目、160目）六個排料口，上圖為3層旋振篩，可同時篩分出四種大小不同規格的物料。
五層旋振篩型號以標準直徑與幾層網架命名。
特點
1、應用范圍廣，各類粉末、顆粒、液體與混合料均可有效篩分；
2、設計精巧耐用效率高、只需要較少的功率消耗；
3、獨特網架設計，篩網壽命長，換網容易，操作簡單，清洗方便；
4、體積小、節省空間，無需地基安裝、移動方便；
5、網孔不堵塞、粉末不飛揚，可以篩分細至500目的顆粒，過濾500目漿液；
6、可根據不同要求，規格從400mm-2000mm，最多可放置5個不同目數的篩網，可以分離出6種不同的粒子段。
